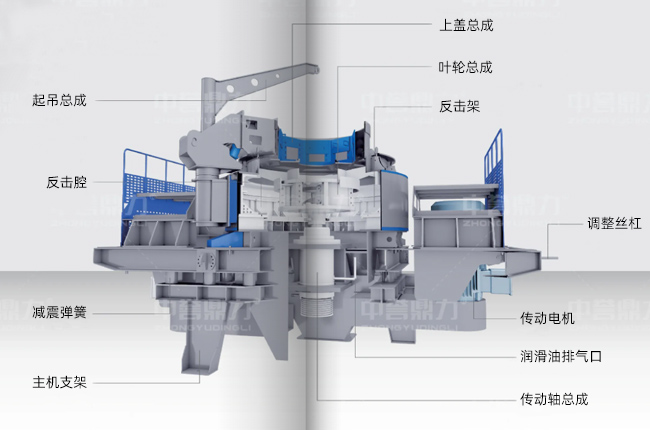

以上展示的即為立式沖擊式破碎機結構圖，從結構圖清晰看到，立式沖擊式破碎機由起吊總成、反擊腔、減震彈簧、支架、上蓋總成、葉輪總成、反擊架、調整絲杠、電機、潤滑系統、傳動軸總成等結構組成：
起吊總成：便于安裝時起吊，檢修葉輪和傳動軸；
上蓋總成：用于調整進料方式，根據實際生產情況，選擇“進料”或者“瀑布進料”方式；
葉輪：作為立式沖擊破的關鍵部件，為物料提供加速度，將物料甩到破碎腔，將其破碎；
電機：為主機提供動力，一般使用雙電機驅動，可使主軸受力平衡；
潤滑系統：稀油自動潤滑系統為軸承持續提供潤滑油；
